技術參數

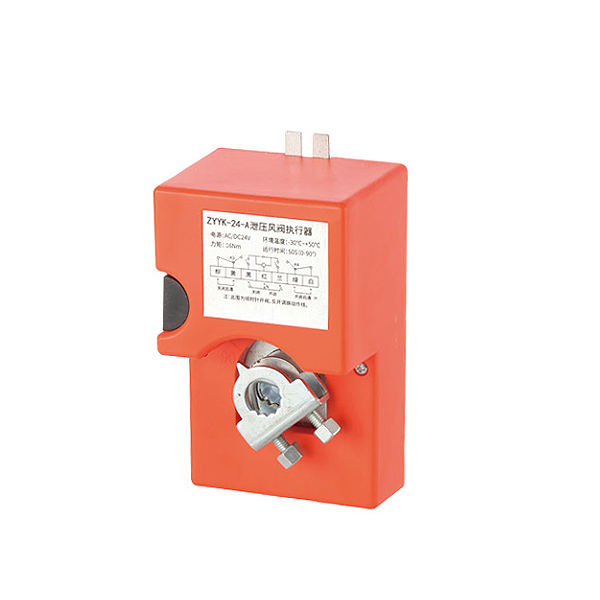

■ 型號規格ZYYK-24-A
■ 工作電源: DC 24V
■ 功耗:≤7W
■ 環境溫度:-10°C ~50°C
■ 控制閥面積:≤1m2
■ 運行時間: 50S ( 0-90°)
接線端口說明
顏色 | 功能 | 說明 |
棕色 | 關閥到位 | 當泄壓風閥關閉到位時導通 |
黃色 | 關閥到位 | |
黑 | 關閥 | 關閉泄壓閥控制線 |
| 紅 | 公共 | 開關共享負極 |
| 蘭 | 開閥 | 開啟泄壓閥控制線 |
| 綠 | 開閥到位 | 當泄壓風閥關閉到位時導通 |
| 白 | 開閥到位 |
