電氣防火限流監控系統是本公司針對國內近年來電氣火災大幅上升的態勢自主開發的，集報警、監視、控制、管理功能于一體的計算機測控系統。該系統界面直觀、易用性強、結構合理、可靠性高、功能較強、維護方便。
該系統可廣泛應用干大型商場、生活小區、生產基地、辦公大樓、商場酒店、分散設備等區域用電防火的集中管理。采用該系統，既能極大的提高供電系統的連續性，又能把電氣火災消滅于萌芽狀態，對安全用電提供了保障。
概述
電氣防火限流監控系統通過 RS485 總線通訊方式與電氣防火限流保護器連接，通訊距離<1KM，顯示配電系統的電源工作狀態，對電壓、電流、溫度進行實時監控，當系統出現異常時 ( 過欠壓、過電流、溫度過高等 )，監控系統將發出聲光報警信號，并在液晶屏上顯示具體的報警信息，提醒工作人員注意，監控設備有存儲及打印的功能，可供隨時查詢。
技術參數
內容 | 技術參數 |
型號 | ZYXL-FZJ |
容量 | 3路64臺 |
顯示設備 | 7寸彩色液晶屏 |
總線形式 | RS485通訊 |
主電源 | AC220V土 10%50HZ |
備電源 | 1 節蓄電池 12V6.6AH |
安裝方式 | 壁掛式 |
外形尺寸 | 360*480*118mm |
工作環境 | 溫度 0-40° C 相對濕度≤ 95% 海拔高度 <3000 米 |
主要功能及技術指標
1、報警信息和故障信息 ;
2、監控系統主電源欠壓監測 ;
3、監控系統與電氣防火限流保護器連線的斷線、短路監測 ;
4、監控系統與其備用電源連線短路、斷線或故障監測 ;
5、故障報警響應時間 : ≤ 100s;
6、故障報警聲信息 : 手動消除，當再次有報警信號輸入時，能再次啟動 ;
7、故障報警光信號 :LED 指示燈常亮 ;
8、存儲記錄所有電氣防火限流保護器的報警和故障信息 :

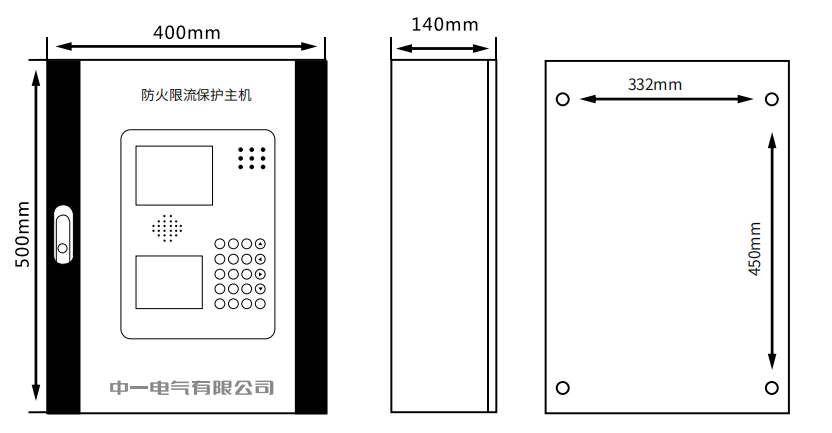

外形尺寸圖

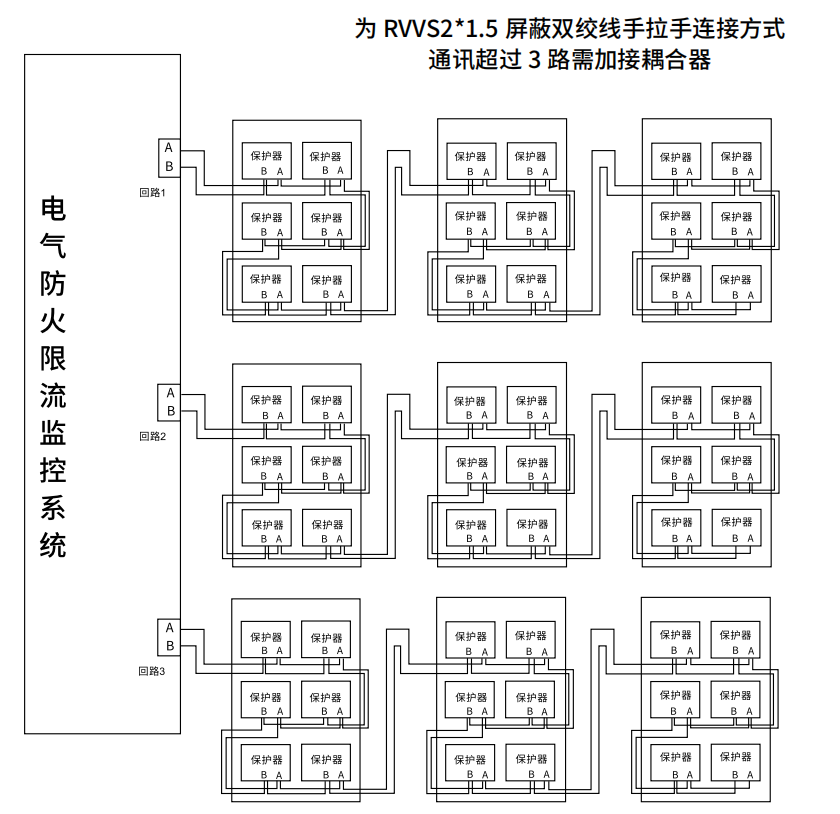

系統接線示意圖
